浏览器工作原理(下)

Mr.Dylin...大约 26 分钟

浏览器工作原理(下)

渲染进程的渲染流程

首先要了解的概念:

渲染引擎：它是浏览器最核心的部分是 “Rendering Engine”，不过我们一般习惯将之称为 “浏览器内核”

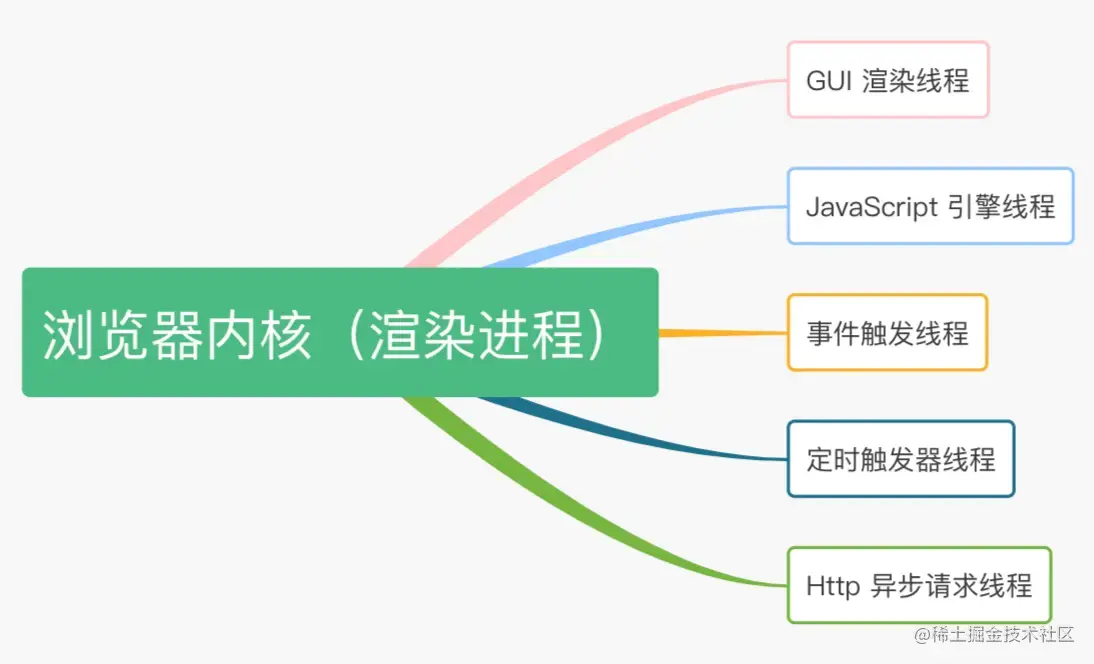

渲染引擎主要包括的线程：

各个线程主要职责
- GUI 渲染线程：GUI 渲染线程负责渲染浏览器界面，解析 HTML，CSS，构建 DOM 树和 RenderObject 树，布局和绘制等。当界面需要重绘（Repaint）或由于某种操作引发回流（Reflow）时，该线程就会执行。
- JavaScript 引擎线程: JavaScript 引擎线程主要负责解析 JavaScript 脚本并运行相关代码。 JavaScript 引擎在一个 Tab 页（Renderer 进程）中无论什么时候都只有一个 JavaScript 线程在运行 JavaScript 程序。需要提起一点就是，GUI 线程与 JavaScript 引擎线程是互斥的，这也是就是为什么 JavaScript 操作时间过长，会造成页面渲染不连贯，导致页面出现阻塞的原理。
- 事件触发线程：当一个事件被触发时该线程会把事件添加到待处理队列的队尾，等待 JavaScript 引擎的处理。通常 JavaScript 引擎是单线程的，所以这些事件都会排队等待 JS 执行。
- 定时器触发器：我们日常使用的 setInterval 和 setTimeout 就在该线程中，原因可能就是：由于 JS 引擎是单线程的，如果处于阻塞线程状态就会影响记时的准确，所以需要通过单独的线程来记时并触发响应的事件这样子更为合理。
- Http 请求线程：在 XMLHttpRequest 在连接后是通过浏览器新开一个线程请求，这个线程就 Http 请求线程，它将检测到状态变更时，如果设置有回调函数，异步线程就产生状态变更事件放到 JavaScript 引擎的处理队列中等待处理。

以上来自阿宝哥总结: 你不知道的 Web Workers （上）[7.8K 字 | 多图预警]open in new window

有了上述的概念，对接下我们讲渲染流水线会有所帮助

简略版的渲染机制

很久之前就把浏览器工作原理读完了，看了很多博客，文章，当时简简单单的梳理一些内容, 如下👇

简略版渲染机制一般分为以下几个步骤

处理 HTML 并构建 DOM 树。
处理 CSS 构建 CSSOM 树。
将 DOM 与 CSSOM 合并成一个渲染树。
根据渲染树来布局，计算每个节点的位置。
调用 GPU 绘制，合成图层，显示在屏幕上。

接下来大概就是这么说：

在构建 CSSOM 树时，会阻塞渲染，直至 CSSOM 树构建完成。并且构建 CSSOM 树是一个十分消耗性能的过程，所以应该尽量保证层级扁平，减少过度层叠，越是具体的 CSS 选择器，执行速度越慢。

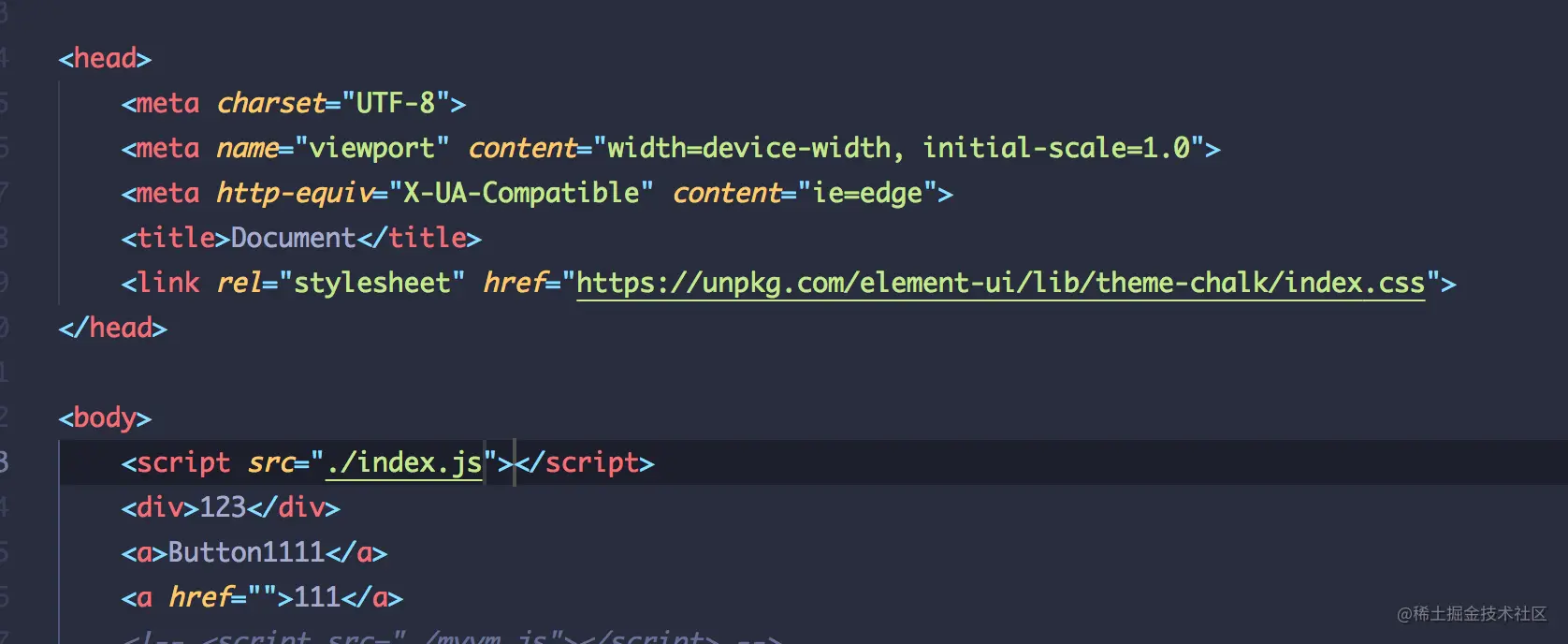

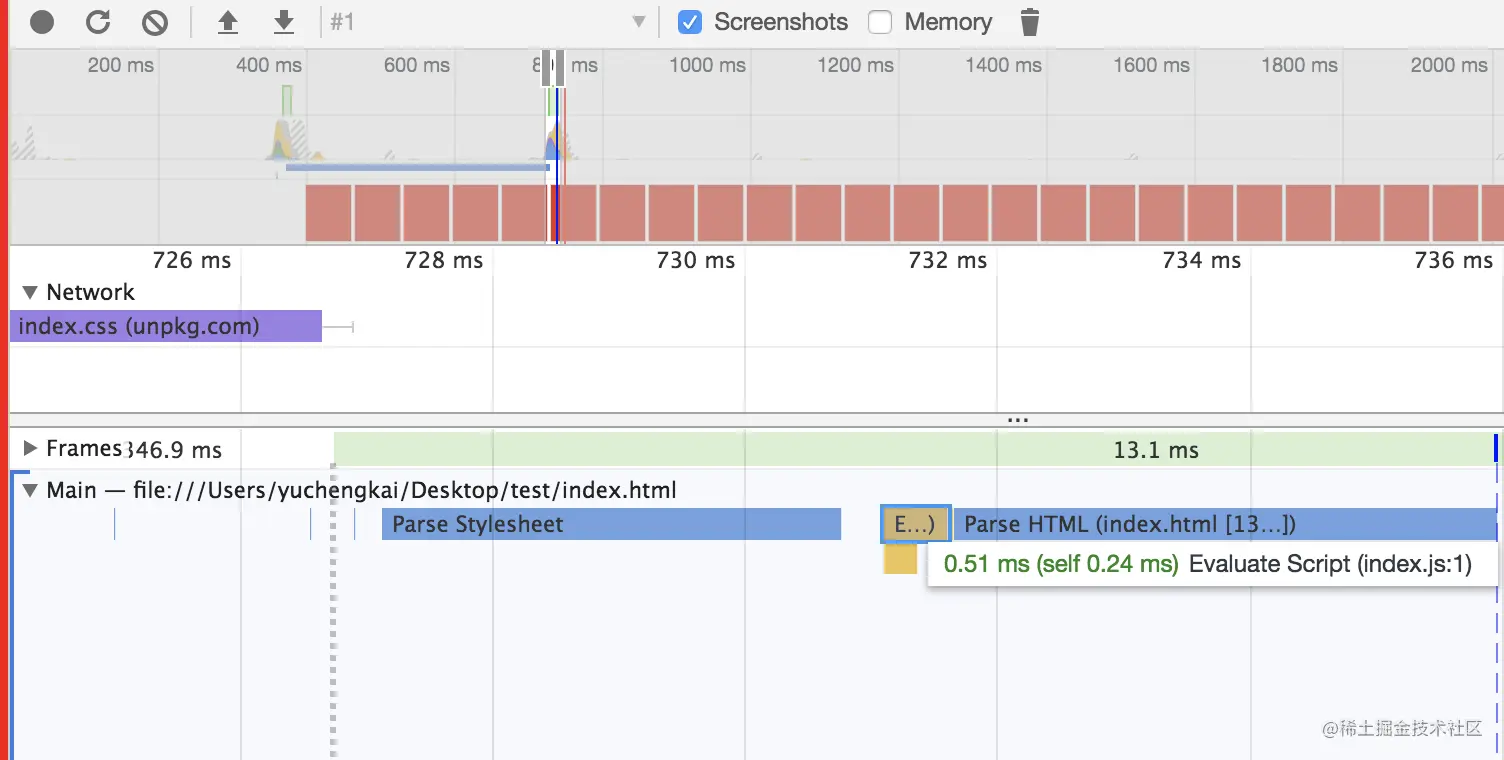

当 HTML 解析到 script 标签时，会暂停构建 DOM，完成后才会从暂停的地方重新开始。也就是说，如果你想首屏渲染的越快，就越不应该在首屏就加载 JS 文件。并且 CSS 也会影响 JS 的执行，只有当解析完样式表才会执行 JS，所以也可以认为这种情况下，CSS 也会暂停构建 DOM。

说完这些，记下来就讲几个面试常常会提起的，会问你的知识点👇

Load 和 DOMContentLoaded 区别

Load 事件触发代表页面中的 DOM，CSS，JS，图片已经全部加载完毕。

DOMContentLoaded 事件触发代表初始的 HTML 被完全加载和解析，不需要等待 CSS，JS，图片加载。

图层

一般来说，可以把普通文档流看成一个图层。特定的属性可以生成一个新的图层。不同的图层渲染互不影响，所以对于某些频繁需要渲染的建议单独生成一个新图层，提高性能。但也不能生成过多的图层，会引起反作用。

通过以下几个常用属性可以生成新图层

3D 变换：translate3d、translateZ
will-change
video、iframe 标签
通过动画实现的 opacity 动画转换
position: fixed

重绘（Repaint）和回流（Reflow）

重绘和回流是渲染步骤中的一小节，但是这两个步骤对于性能影响很大。

重绘是当节点需要更改外观而不会影响布局的，比如改变 color 就叫称为重绘
回流是布局或者几何属性需要改变就称为回流。

回流必定会发生重绘，重绘不一定会引发回流。回流所需的成本比重绘高的多，改变深层次的节点很可能导致父节点的一系列回流。

所以以下几个动作可能会导致性能问题：

改变 window 大小
改变字体
添加或删除样式
文字改变
定位或者浮动
盒模型

很多人不知道的是，重绘和回流其实和 Event loop 有关。

当 Event loop 执行完 Microtasks 后，会判断 document 是否需要更新。因为浏览器是 60Hz 的刷新率，每 16ms 才会更新一次。
然后判断是否有 resize 或者 scroll ，有的话会去触发事件，所以 resize 和 scroll 事件也是至少 16ms 才会触发一次，并且自带节流功能。
判断是否触发了 media query
更新动画并且发送事件
判断是否有全屏操作事件
执行 requestAnimationFrame 回调
执行 IntersectionObserver 回调，该方法用于判断元素是否可见，可以用于懒加载上，但是兼容性不好
更新界面
以上就是一帧中可能会做的事情。如果在一帧中有空闲时间，就会去执行 requestIdleCallback 回调。

以上内容来自于 HTML 文档open in new window

减少重绘和回流

使用 translate 替代 top

<div class="test"></div>
<style>
	.test {
		position: absolute;
		top: 10px;
		width: 100px;
		height: 100px;
		background: red;
	}
</style>
<script>
	setTimeout(() => {
        // 引起回流
		document.querySelector('.test').style.top = '100px'
	}, 1000)
</script>

使用 visibility 替换 display: none ，因为前者只会引起重绘，后者会引发回流（改变了布局）
把 DOM 离线后修改，比如：先把 DOM 给 display:none (有一次 Reflow)，然后你修改 100 次，然后再把它显示出来

不要把 DOM 结点的属性值放在一个循环里当成循环里的变量

for(let i = 0; i < 1000; i++) {
    // 获取 offsetTop 会导致回流，因为需要去获取正确的值
    console.log(document.querySelector('.test').style.offsetTop)
}

不要使用 table 布局，可能很小的一个小改动会造成整个 table 的重新布局
动画实现的速度的选择，动画速度越快，回流次数越多，也可以选择使用 requestAnimationFrame
CSS 选择符从右往左匹配查找，避免 DOM 深度过深
将频繁运行的动画变为图层，图层能够阻止该节点回流影响别的元素。比如对于 video 标签，浏览器会自动将该节点变为图层。

这不是我想梳理的内容

上面的渲染流程是我一年前就在我笔记中存在的内容，我还记得当时学习的方式是囫囵吞枣式的，上面☝简略版的渲染流程，我印象中是在 GitHub 上面某博看看的，当时直接 Copy 下来的，当时觉得这个渲染原理这块有了别人梳理好的结论，自己多看看，会记住的，事实上，面试的时候，提起这部分的时候，深度明显不够，自然就被问倒了

下来梳理了一份详细的版本，坦白说，作为一个学者，自然是站在巨人的肩膀上，去总结梳理知识，我认为这是对我最有效的学习方式

让我带着你🚗重温一般渲染流程吧

详细版的渲染机制

较为专业的术语总结为以下阶段：

构建 DOM 树
样式计算
布局阶段
分层
绘制
分块
光栅化
合成

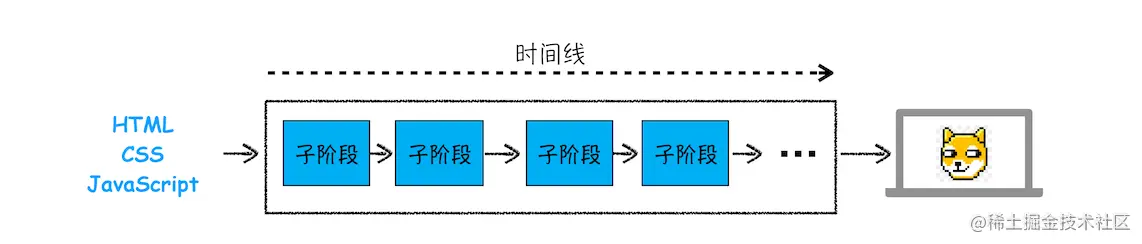

你可以想象一下，从 0，1 字节流到最后页面展现在你面前，这里面渲染机制肯定很复杂，所以渲染模块把执行过程中化为很多的子阶段，渲染引擎从网络进程拿到字节流数据后，经过这些子阶段的处理，最后输出像素，这个过程可以称为渲染流水线 ，我们从一张图上来看👇

那接下来就从每个阶段来梳理一下大致过程。

构建 DOM 树

这个过程主要工作就是讲 HTML 内容转换为浏览器 DOM 树结构

字节→字符→令牌→节点→对象模型 (DOM)

文档对象模型 (DOM)

<html>
  <head>
    <meta >
    <link href="style.css" rel="stylesheet">
    <title>Critical Path</title>
  </head>
  <body>
    <p>Hello <span>web performance</span> students!</p>
    <div><img src="awesome-photo.jpg"></div>
  </body>
</html>
复制代码

我们先看看数据是怎么样转换的👇

大概过程：

** 转换：** 浏览器从磁盘或网络读取 HTML 的原始字节，并根据文件的指定编码（例如 UTF-8）将它们转换成各个字符。
** 令牌化：** 浏览器将字符串转换成 W3C HTML5 标准open in new window规定的各种令牌，例如，“”、“”，以及其他尖括号内的字符串。每个令牌都具有特殊含义和一组规则。
** 词法分析:** 发出的令牌转换成定义其属性和规则的 “对象”。
DOM 构建: 最后，由于 HTML 标记定义不同标记之间的关系（一些标记包含在其他标记内），创建的对象链接在一个树数据结构内，此结构也会捕获原始标记中定义的父项 - 子项关系：HTML 对象是 body 对象的父项，body 是 paragraph 对象的父项，依此类推。

我们把上述这样子的过程就叫做是构建 DOM 树过程

样式计算

这个子阶段主要有三个步骤

格式化样式表
标准化样式表
计算每个 DOM 节点具体样式

格式化样式表

我们拿到的也就是 0，1 字节流数据，浏览器无法直接去识别的，所以渲染引擎收到 CSS 文本数据后，会执行一个操作，转换为浏览器可以理解的结构 -styleSheets

如果你很想了解这个格式化的过程，可以好好去研究下，不同的浏览器可能在 CSS 格式化过程中会有所不同，在这里就不展开篇幅了。

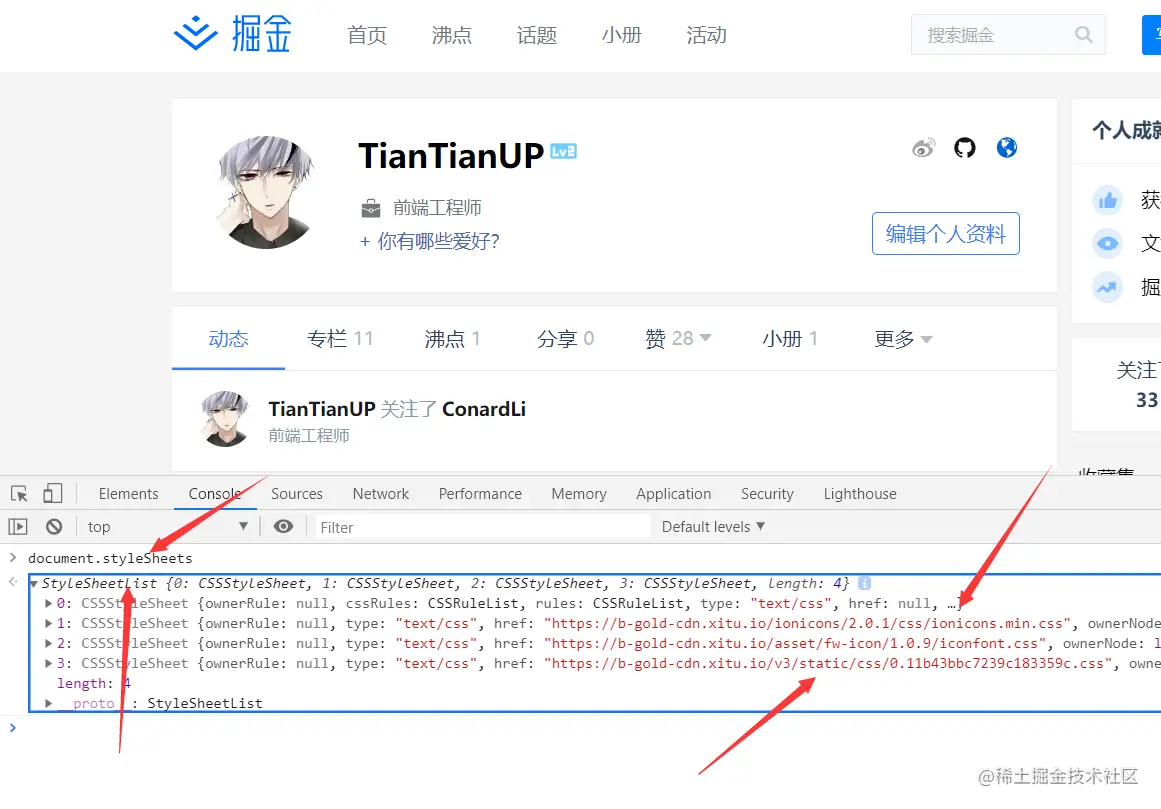

通过浏览器的控制台document.styleSheets可以来查看这个最终结果。通过 JavaScript 可以完成查询和修改功能, 或者说这个阶段为后面的样式操作提供基石。

标准化样式表

什么是标准化样式表呢? 先看一段 CSS 文本👇

body { font-size: 2em }
p {color:blue;}
span  {display: none}
div {font-weight: bold}
div  p {color:green;}
div {color:red; }
复制代码

有些时候，我们写 CSS 样式的时候，会写font-size:2em;color:red;font-weight:bold, 像这些数值并不容易被渲染引擎所理解，因此需要在计算样式之前将它们标准化，如em->px,red->rgba(255,0,0,0),bold->700等等。

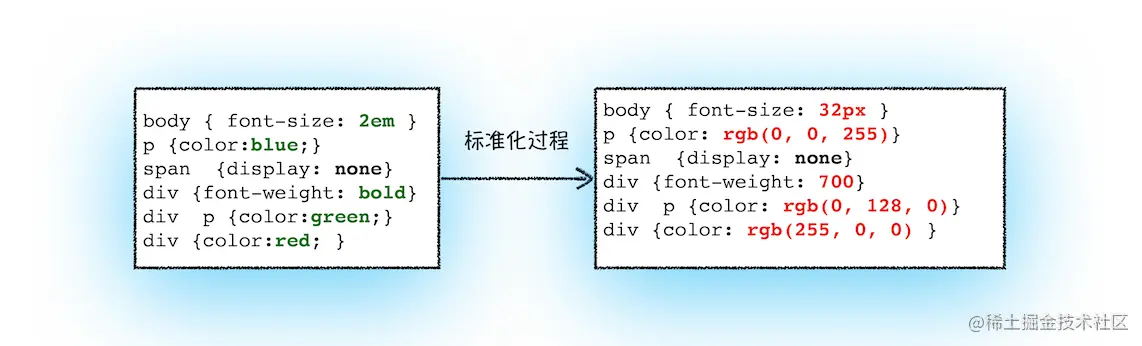

上面的代码标准后属性值是什么样子呢👇

计算每个 DOM 节点具体样式

通过格式化和标准化，接下来就是计算每个节点具体样式信息了。

计算规则：继承和层叠

继承：每个子节点会默认去继承父节点的样式，如果父节点中找不到，就会采用浏览器默认的样式，也叫UserAgent样式。

层叠：样式层叠，是 CSS 一个基本特征，它定义如何合并来自多个源的属性值的算法。某种意义上，它处于核心地位，具体的层叠规则属于深入 CSS 语言的范畴，这里就补展开篇幅说了。

不过值得注意的是，在计算完样式之后，所有的样式值会被挂在到window.getComputedStyle当中，也就是可以通过 JS 来获取计算后的样式，非常方便。

这个阶段，完成了 DOM 节点中每个元素的具体样式，计算过程中要遵循 CSS 的继承和层叠两条规则，最终输出的内容是每个节点 DOM 的样式，被保存在 ComputedStyle 中。

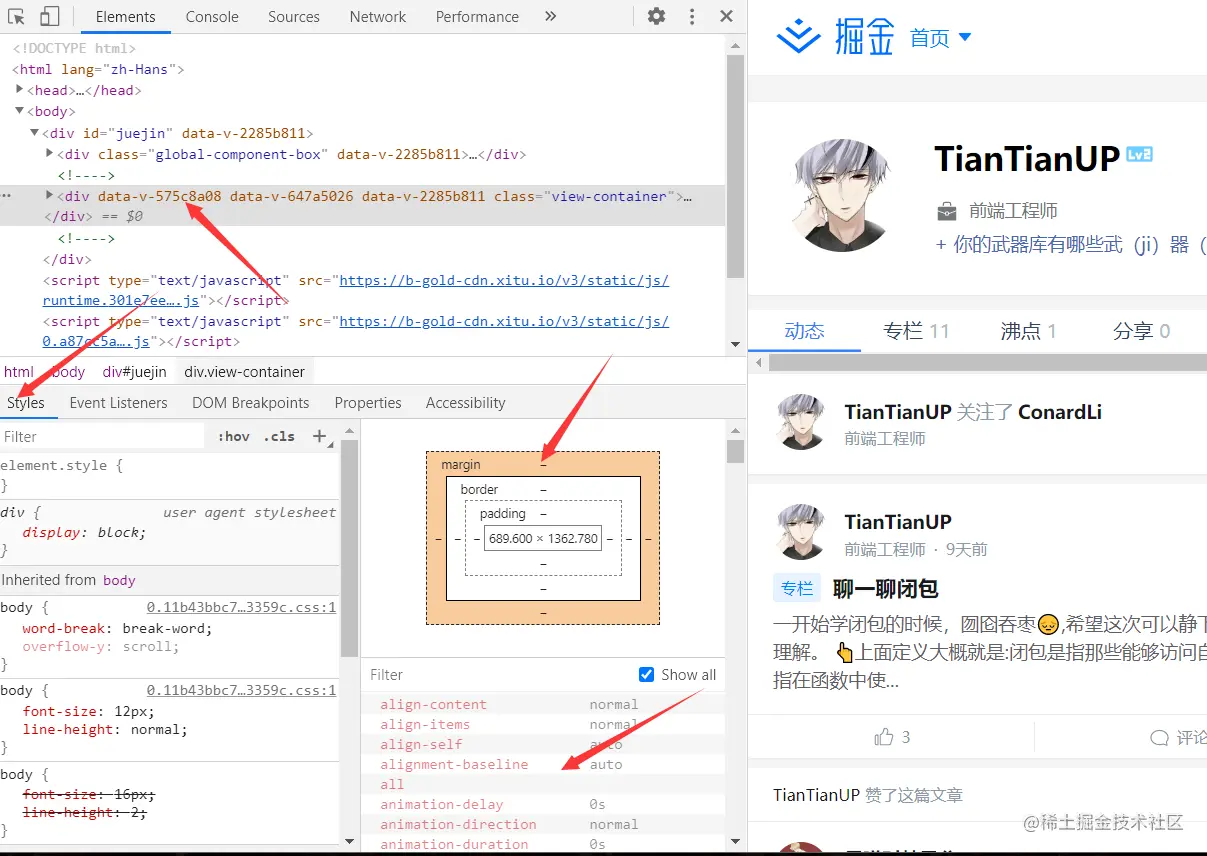

想了解每个 DOM 元素最终的计算样式，可以打开 Chrome 的 “开发者工具”，选择第一个“element” 标签，比如我下面就选择了 div 标签，然后再选择 “Computed” 子标签，如下图所示：

另外一种说法 CSSOM

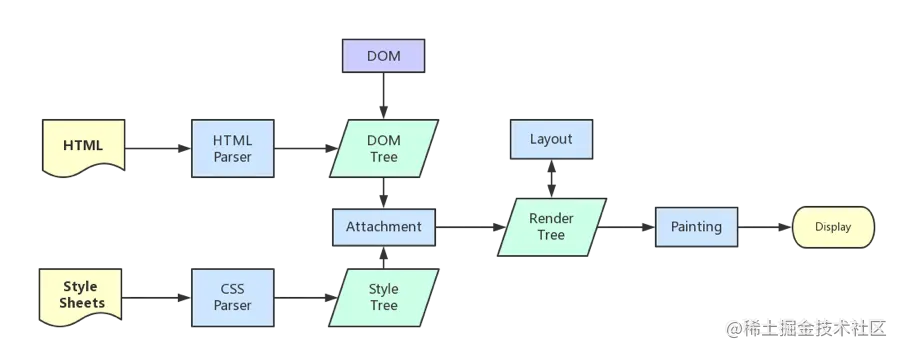

如果不是很理解的话，可以看这里👇

跟处理 HTML 一样，我们需要更具 CSS 两个规则：继承和层叠转换成某种浏览器能理解和处理的东西，处理过程类似处理 HTML，如上图☝

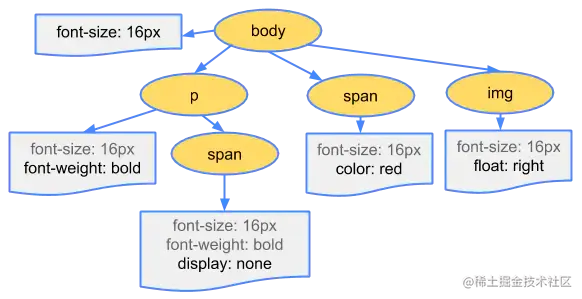

CSS 字节转换成字符，接着转换成令牌和节点，最后链接到一个称为 “CSS 对象模型”(CSSOM) 的树结构内👇

很多人肯定看这个很熟悉，确实，很多博客都是基于 CSSOM 说法来讲的，我要说的是：

和 DOM 不一样，源码中并没有 CSSOM 这个词，所以很多文章说的 CSSOM 应该就是 styleSheets，当然了这个 styleSheets 我们可以打印出来的

很多文章说法是渲染树也是 16 年前的说法，现在代码重构了，我们可以把 LayoutTree 看成是渲染树，不过它们之间还是有些区别的。

生成布局树

上述过程已经完成 DOM 树（DOM 树）构建，以及样式计算（DOM 样式），接下来就是要通过浏览器的布局系统确定元素位置，也就是生成一颗布局树（Layout Tree）, 之前说法叫 渲染树。

创建布局树

在 DOM 树上不可见的元素，head 元素，meta 元素等，以及使用 display:none 属性的元素，最后都不会出现在布局树上，所以浏览器布局系统需要额外去构建一棵只包含可见元素布局树。

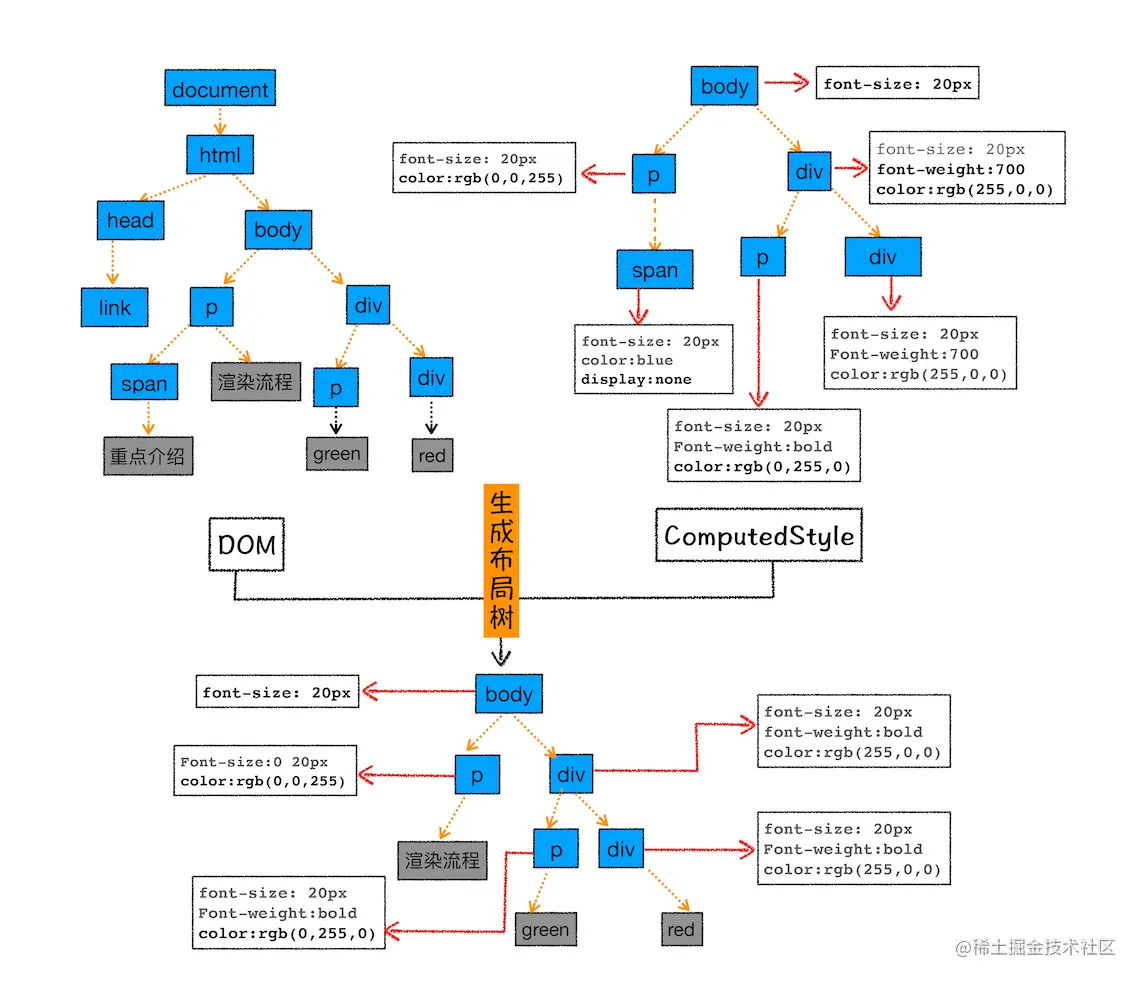

我们直接结合图来看看这个布局树构建过程：

为了构建布局树，浏览器布局系统大体上完成了下面这些工作：

遍历 DOM 树可见节点，并把这些节点加到布局树中
对于不可见的节点，head,meta 标签等都会被忽略。对于 body.p.span 这个元素，它的属性包含 display:none, 所以这个元素没有被包含进布局树。

布局计算

接下来就是要计算布局树节点的坐标位置，布局的计算过程非常复杂，张开介绍的话，会显得文章过于臃肿，大多数情况下，我们只需要知道它所做的工作是什么，想知道它是如何做的话，可以看看以下两篇文章👇

梳理前三个阶段

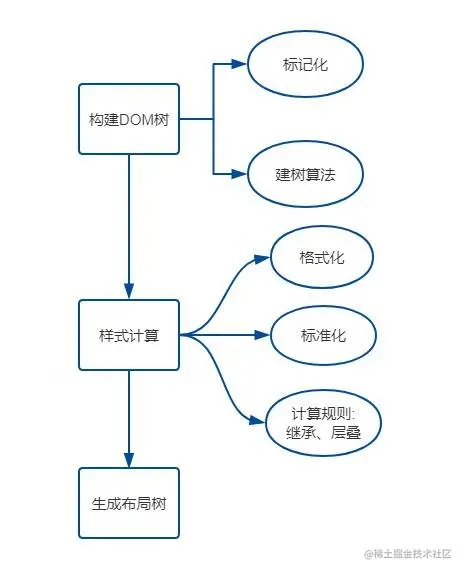

一图概括上面三个阶段

分层

生成图层树（Layer Tree）
拥有层叠上下文属性的元素会被提升为单独一层
需要裁剪（clip）的地方也会创建图层
图层绘制

首先需要知道的就是，浏览器在构建完布局树后，还需要进行一系列操作，这样子可能考虑到一些复杂的场景，比如一些些复杂的 3D 变换、页面滚动，或者使用 z-indexing 做 z 轴排序等，还有比如是含有层叠上下文如何控制显示和隐藏等情况。

生成图层树

你最终看到的页面，就是由这些图层一起叠加构成的，它们按照一定的顺序叠加在一起，就形成了最终的页面。

浏览器的页面实际上被分成了很多图层，这些图层叠加后合成了最终的页面。

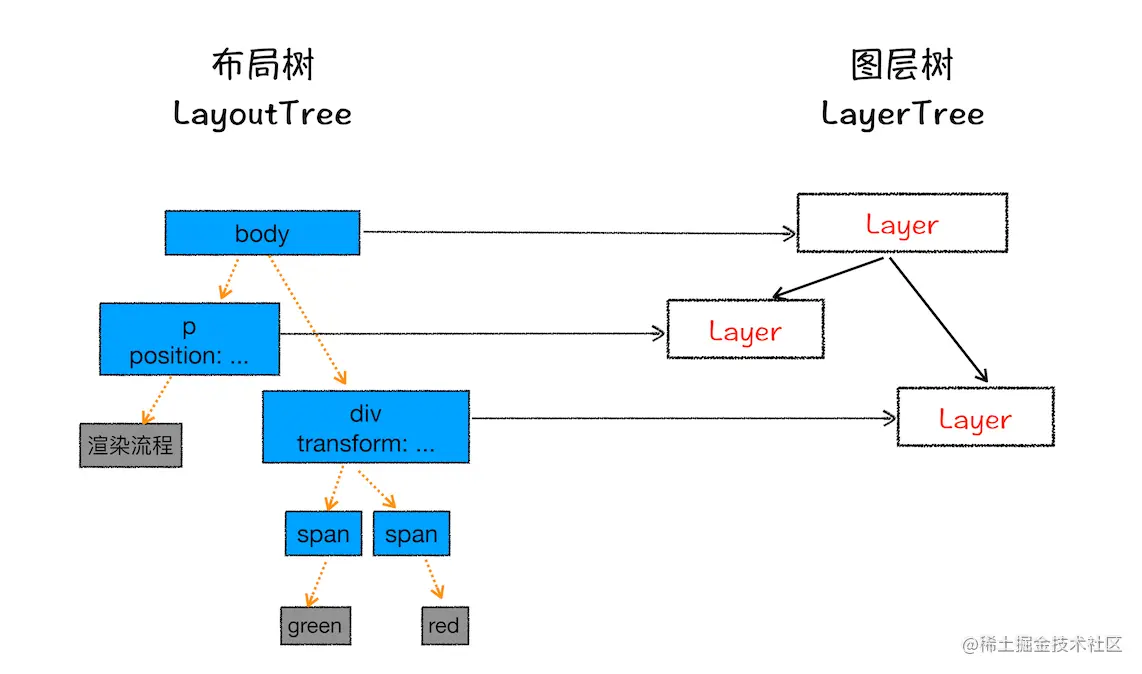

我们来看看图层与布局树之间关系，如下图👇

通常情况下，并不是布局树的每个节点都包含一个图层，如果一个节点没有对应的层，那么这个节点就从属于父节点的图层。

那什么情况下，渲染引擎会为特定的节点创建新图层呢？

有两种情况需要分别讨论，一种是显式合成，一种是隐式合成。

显式合成

一、拥有层叠上下文的节点。

层叠上下文也基本上是有一些特定的 CSS 属性创建的，一般有以下情况:

HTML 根元素本身就具有层叠上下文。
普通元素设置 position 不为 static 并且设置了 z-index 属性，会产生层叠上下文。
元素的 opacity 值不是 1
元素的 transform 值不是 none
元素的 filter 值不是 none
元素的 isolation 值是 isolate
will-change 指定的属性值为上面任意一个。(will-change 的作用后面会详细介绍)

二、需要剪裁 (clip) 的地方。

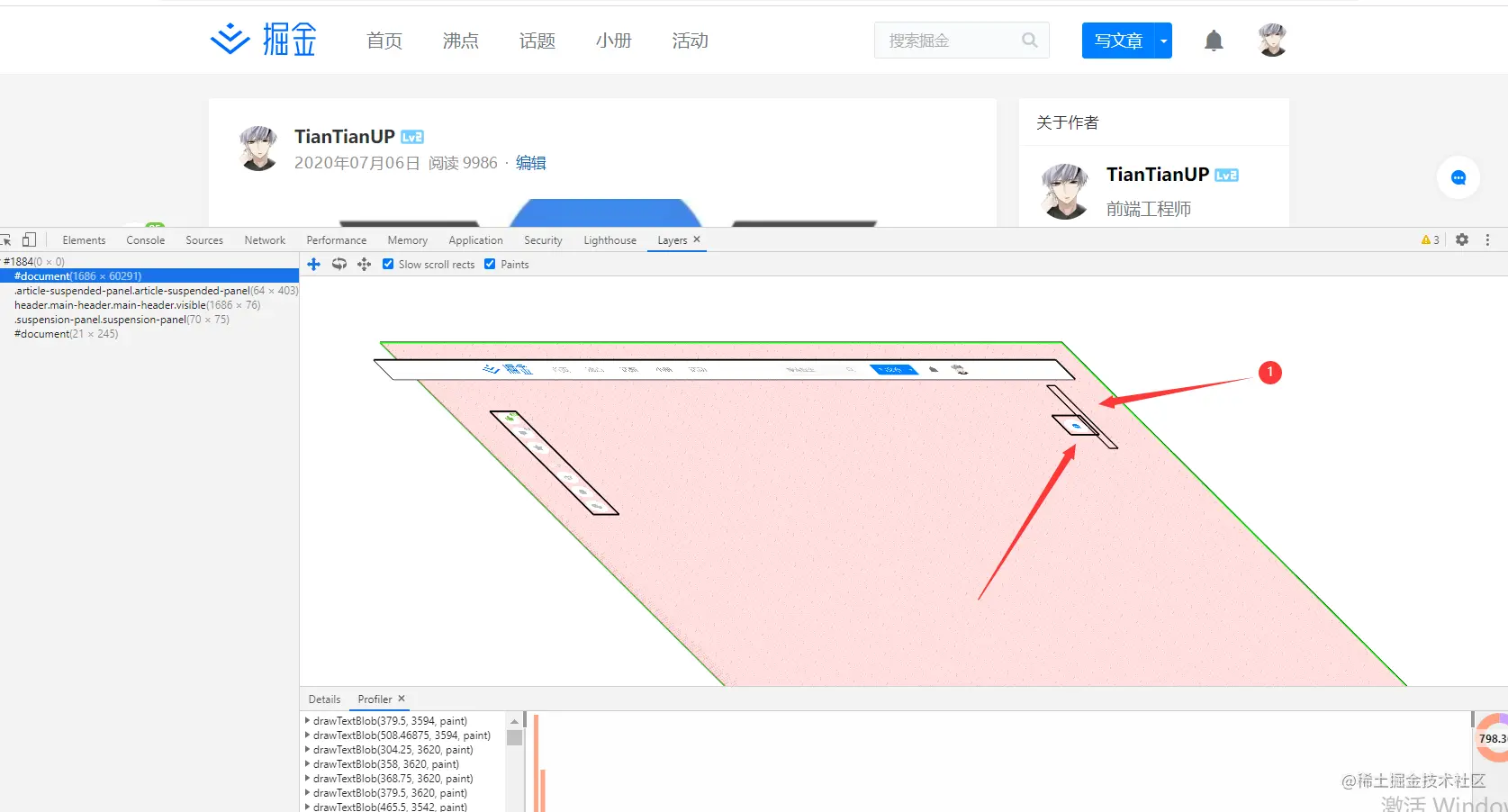

比如一个标签很小，50*50 像素，你在里面放了非常多的文字，那么超出的文字部分就需要被剪裁。当然如果出现了滚动条，那么滚动条也会被单独提升为一个图层，如下图

数字 1 箭头指向的地方，可以看看，可能效果不是很明显，大家可以自己打开这个 Layers 探索下。

元素有了层叠上下文的属性或者需要被剪裁，满足其中任意一点，就会被提升成为单独一层。

隐式合成

这是一种什么样的情况呢，通俗意义上来说，就是z-index比较低的节点会提升为一个单独的途图层，那么层叠等级比它高的节点都会成为一个独立的图层。

浏览器渲染流程 & Composite（渲染层合并）简单总结open in new window

缺点： 根据上面的文章来说，在一个大型的项目中，一个z-index比较低的节点被提升为单独图层后，层叠在它上面的元素统统都会提升为单独的图层，我们知道，上千个图层，会增大内存的压力，有时候会让页面崩溃。这就是层爆炸

绘制

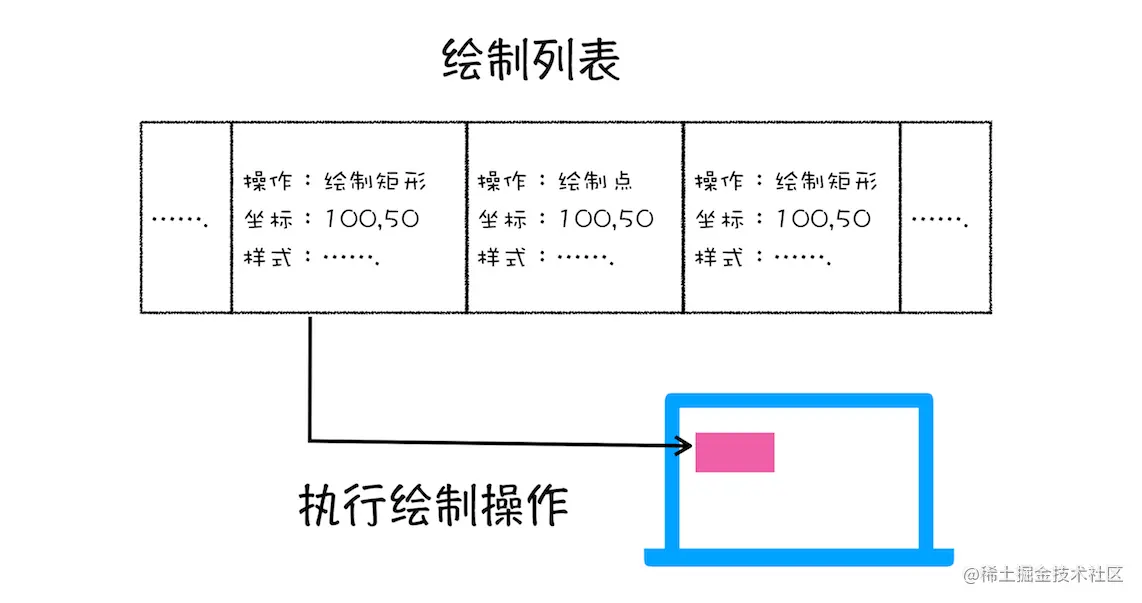

完成了图层的构建，接下来要做的工作就是图层的绘制了。图层的绘制跟我们日常的绘制一样，每次都会把一个复杂的图层拆分为很小的绘制指令，然后再按照这些指令的顺序组成一个绘制列表，类似于下图👇

从图中可以看出，绘制列表中的指令其实非常简单，就是让其执行一个简单的绘制操作，比如绘制粉色矩形或者黑色的线等。而绘制一个元素通常需要好几条绘制指令，因为每个元素的背景、前景、边框都需要单独的指令去绘制。

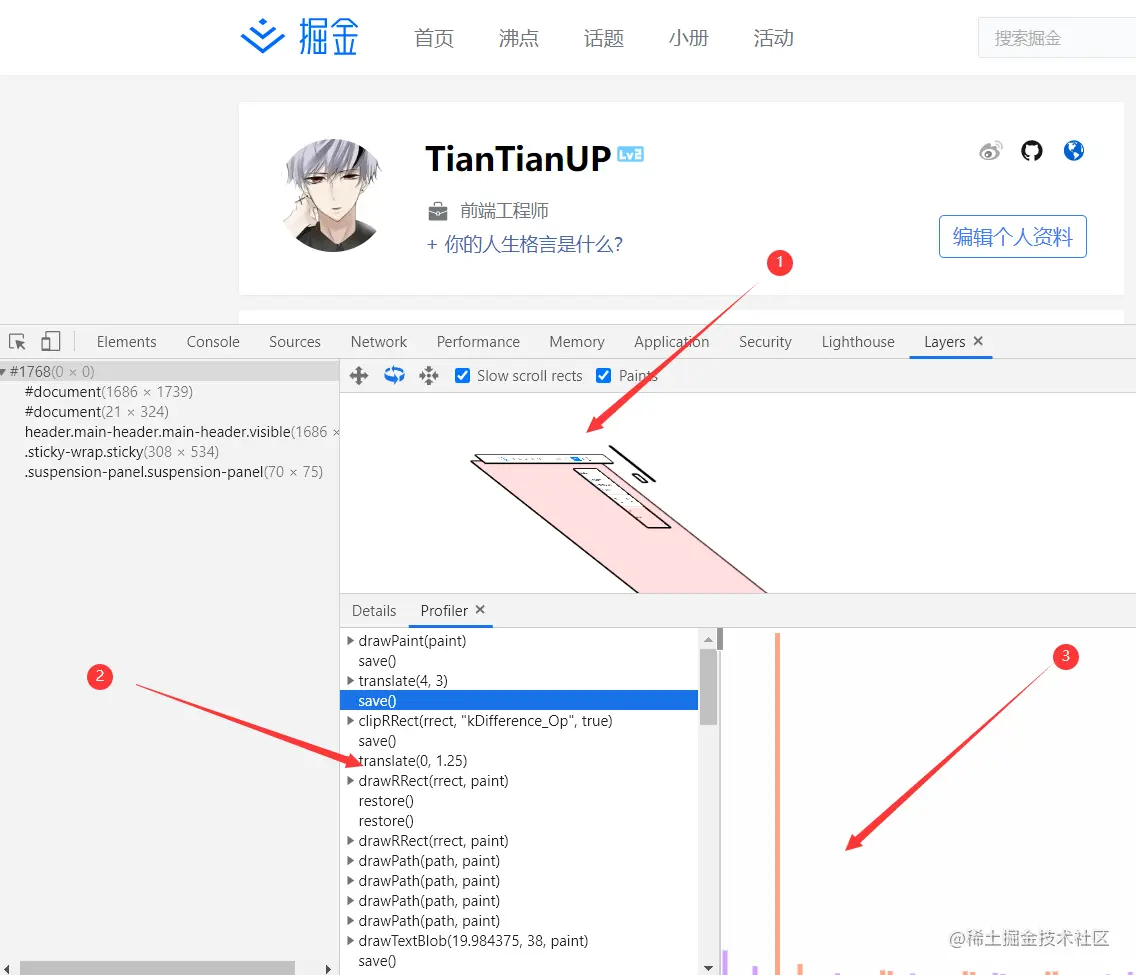

大家可以在 Chrome 开发者工具中在设置栏中展开 more tools, 然后选择Layers面板，就能看到下面的绘制列表:

在该图中，** 箭头 2 指向的区域 ** 就是 document 的绘制列表，** 箭头 3 指向的拖动区域 ** 中的进度条可以重现列表的绘制过程。

当然了，绘制图层的操作在渲染进程中有着专门的线程，这个线程叫做合成线程。

分块

接下来我们就要开始绘制操作了，实际上在渲染进程中绘制操作是由专门的线程来完成的，这个线程叫合成线程。
绘制列表准备好了之后，渲染进程的主线程会给合成线程发送commit消息，把绘制列表提交给合成线程。接下来就是合成线程一展宏图的时候啦。

你想呀，有时候，你的图层很大，或者说你的页面需要使用滚动条，然后页面的内容太多，多的无法想象，这个时候需要滚动好久才能滚动到底部，但是通过视口，用户只能看到页面的很小一部分，所以在这种情况下，要绘制出所有图层内容的话，就会产生太大的开销，而且也没有必要。

基于上面的原因，合成线程会讲图层划分为图块 (tile)
这些块的大小一般不会特别大，通常是 256 * 256 或者 512 * 512 这个规格。这样可以大大加速页面的首屏展示。

首屏渲染加速可以这么理解：

因为后面图块（非视口内的图块）数据要进入 GPU 内存，考虑到浏览器内存上传到 GPU 内存的操作比较慢，即使是绘制一部分图块，也可能会耗费大量时间。针对这个问题，Chrome 采用了一个策略: 在首次合成图块时只采用一个低分辨率的图片，这样首屏展示的时候只是展示出低分辨率的图片，这个时候继续进行合成操作，当正常的图块内容绘制完毕后，会将当前低分辨率的图块内容替换。这也是 Chrome 底层优化首屏加载速度的一个手段。

光栅化

接着上面的步骤，有了图块之后，合成线程会按照视口附近的图块来优先生成位图，实际生成位图的操作是由栅格化来执行的。所谓栅格化，是指将图块转换为位图。

图块是栅格化执行的最小单位
渲染进程中专门维护了一个栅格化线程池，专门负责把图块转换为位图数据
合成线程会选择视口附近的图块 (tile)，把它交给栅格化线程池生成位图
生成位图的过程实际上都会使用 GPU 进行加速，生成的位图最后发送给合成线程

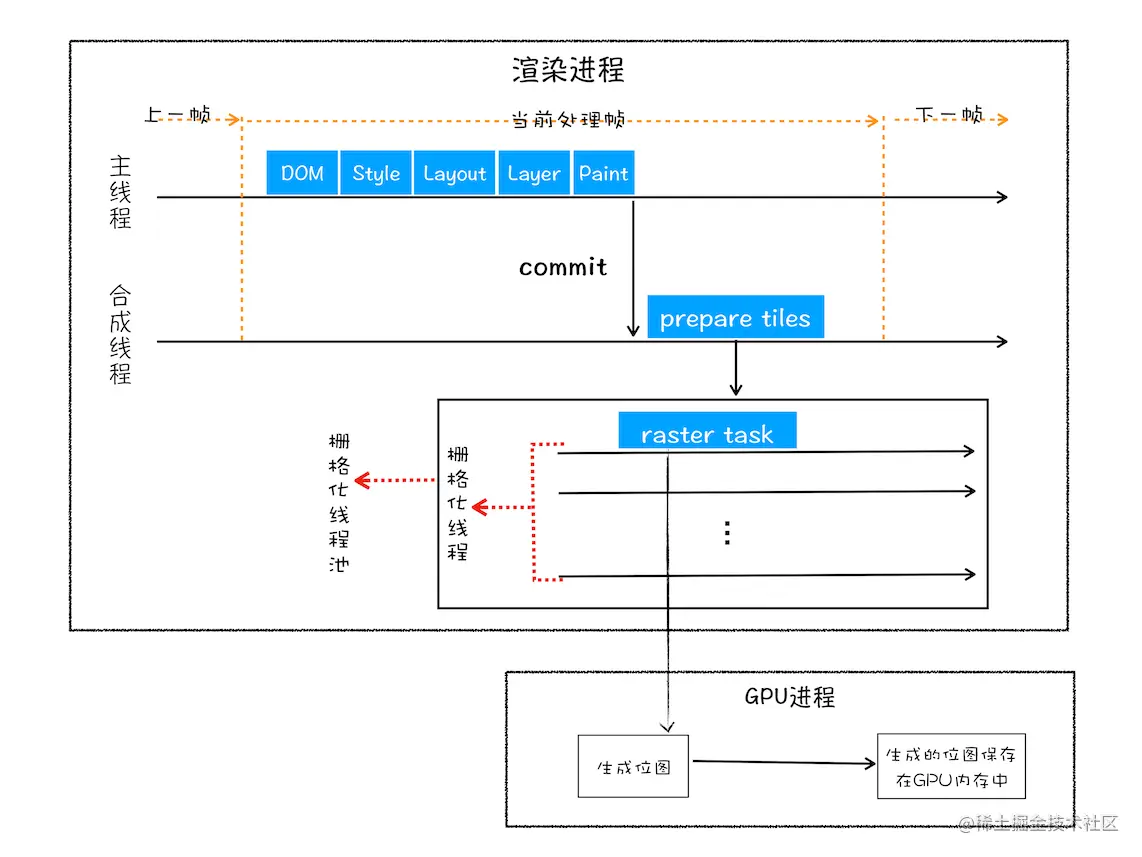

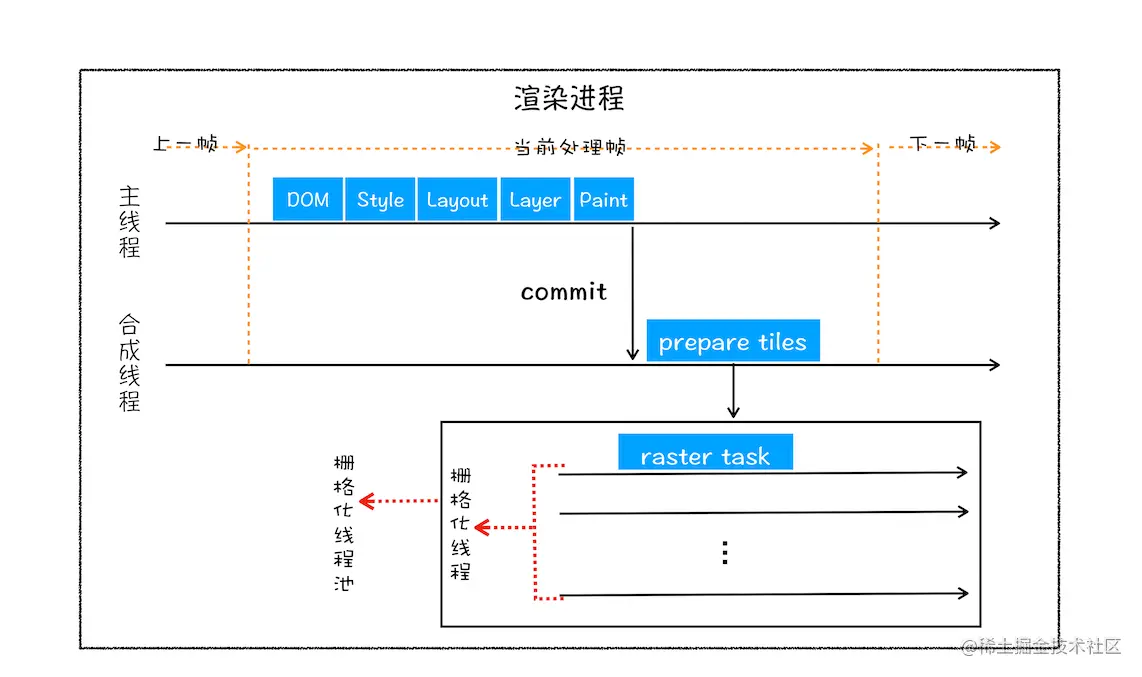

运行方式如下👇

通常，栅格化过程都会使用 GPU 来加速生成，使用 GPU 生成位图的过程叫快速栅格化，或者 GPU 栅格化，生成的位图被保存在 GPU 内存中。

相信你还记得，GPU 操作是运行在 GPU 进程中，如果栅格化操作使用了 GPU，那么最终生成位图的操作是在 GPU 中完成的，这就涉及到了跨进程操作。具体形式你可以参考下图：

从图中可以看出，渲染进程把生成图块的指令发送给 GPU，然后在 GPU 中执行生成图块的位图，并保存在 GPU 的内存中。

合成和显示

栅格化操作完成后，合成线程会生成一个绘制命令，即 "DrawQuad"，并发送给浏览器进程。

浏览器进程中的viz组件接收到这个命令，根据这个命令，把页面内容绘制到内存，也就是生成了页面，然后把这部分内存发送给显卡, 那你肯定对显卡的原理很好奇。

看了某博主对显示器显示图像的原理解释:

无论是 PC 显示器还是手机屏幕，都有一个固定的刷新频率，一般是 60 HZ，即 60 帧，也就是一秒更新 60 张图片，一张图片停留的时间约为 16.7 ms。而每次更新的图片都来自显卡的前缓冲区。而显卡接收到浏览器进程传来的页面后，会合成相应的图像，并将图像保存到后缓冲区，然后系统自动将前缓冲区和后缓冲区对换位置，如此循环更新。

这个时候，心中就有点概念了，比如某个动画大量占用内存时，浏览器生成图像的时候会变慢，图像传送给显卡就会不及时，而显示器还是以不变的频率刷新，因此会出现卡顿，也就是明显的掉帧现象。

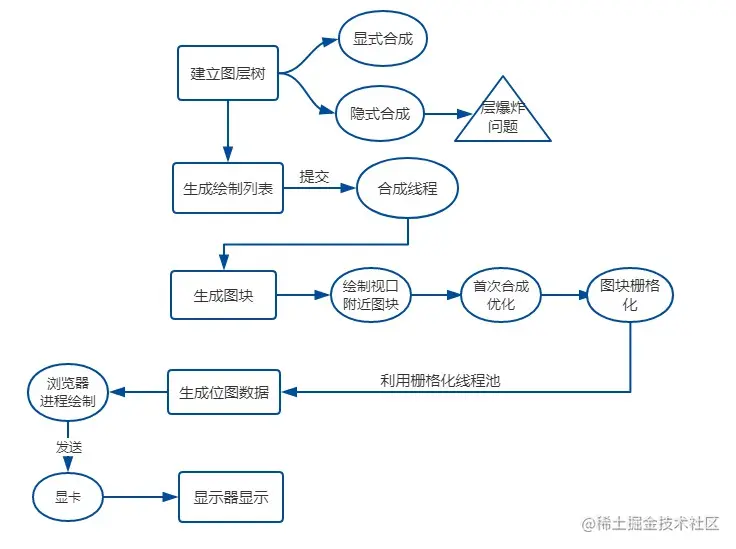

用一张图来总结👇

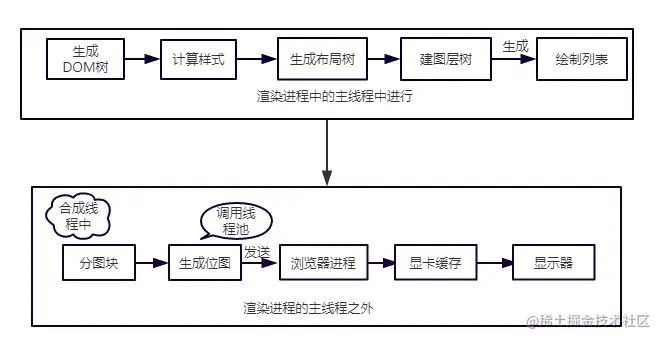

我们把上面整个的渲染流水线，用一张图片更直观的表示👇

回流 - 重绘 - 合成

更新视图三种方式

回流
重绘
合成

回流

另外一个叫法是重排，回流触发的条件就是: 对 DOM 结构的修改引发 DOM 几何尺寸变化的时候, 会发生回流过程。

具体一点，有以下的操作会触发回流:

一个 DOM 元素的几何属性变化，常见的几何属性有width、height、padding、margin、left、top、border 等等, 这个很好理解。
使 DOM 节点发生增减或者移动。
读写 offset族、scroll族和client族属性的时候，浏览器为了获取这些值，需要进行回流操作。
调用 window.getComputedStyle 方法。

一些常用且会导致回流的属性和方法：

clientWidth、clientHeight、clientTop、clientLeft
offsetWidth、offsetHeight、offsetTop、offsetLeft
scrollWidth、scrollHeight、scrollTop、scrollLeft
scrollIntoView()、scrollIntoViewIfNeeded()
getComputedStyle()
getBoundingClientRect()
scrollTo()

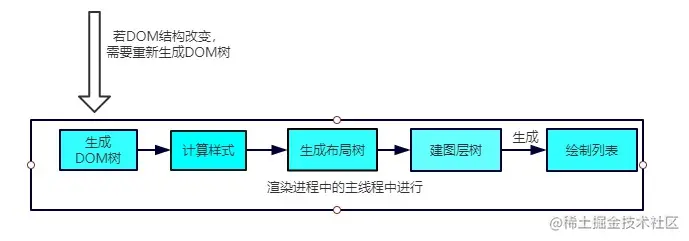

依照上面的渲染流水线，触发回流的时候，如果 DOM 结构发生改变，则重新渲染 DOM 树，然后将后面的流程 (包括主线程之外的任务) 全部走一遍。

重绘

当页面中元素样式的改变并不影响它在文档流中的位置时（例如：color、background-color、visibility等），浏览器会将新样式赋予给元素并重新绘制它，这个过程称为重绘。

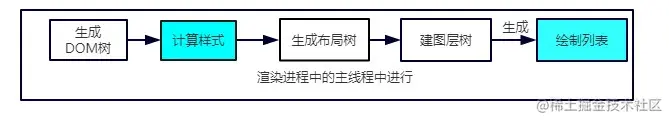

根据概念，我们知道由于没有导致 DOM 几何属性的变化，因此元素的位置信息不需要更新，从而省去布局的过程，流程如下：

跳过了布局树和建图层树, 直接去绘制列表，然后在去分块, 生成位图等一系列操作。

可以看到，重绘不一定导致回流，但回流一定发生了重绘。

合成

还有一种情况：就是更改了一个既不要布局也不要绘制的属性，那么渲染引擎会跳过布局和绘制，直接执行后续的合成操作，这个过程就叫合成。

举个例子：比如使用 CSS 的 transform 来实现动画效果，避免了回流跟重绘，直接在非主线程中执行合成动画操作。显然这样子的效率更高，毕竟这个是在非主线程上合成的，没有占用主线程资源，另外也避开了布局和绘制两个子阶段，所以相对于重绘和重排，合成能大大提升绘制效率。

利用这一点好处：

合成层的位图，会交由 GPU 合成，比 CPU 处理要快
当需要 repaint 时，只需要 repaint 本身，不会影响到其他的层
对于 transform 和 opacity 效果，不会触发 layout 和 paint

提升合成层的最好方式是使用 CSS 的 will-change 属性

GPU 加速原因

比如利用 CSS3 的transform、opacity、filter这些属性就可以实现合成的效果，也就是大家常说的 GPU 加速。

在合成的情况下，直接跳过布局和绘制流程，进入非主线程处理部分，即直接交给合成线程处理。
充分发挥GPU优势，合成线程生成位图的过程中会调用线程池，并在其中使用GPU进行加速生成，而 GPU 是擅长处理位图数据的。
没有占用主线程的资源，即使主线程卡住了，效果依然流畅展示。

实践意义

使用createDocumentFragment进行批量的 DOM 操作
对于 resize、scroll 等进行防抖 / 节流处理。
动画使用 transform 或者 opacity 实现
将元素的 will-change 设置为 opacity、transform、top、left、bottom、right 。这样子渲染引擎会为其单独实现一个图层，当这些变换发生时，仅仅只是利用合成线程去处理这些变换，而不牵扯到主线程，大大提高渲染效率。
对于不支持 will-change 属性的浏览器，使用一个 3D transform 属性来强制提升为合成 transform: translateZ(0);
rAF 优化等等
