CDN原理入门

CDN（Content Delivery Network，内容分发网络）将源站的内容发布到接近用户的网络 “边缘”，用户可以就近获取所需数据，不仅降低了网络的拥塞状况、提高请求的响应速度，也能够减少源站的负载压力。

很多同学都比较熟悉 CDN 的作用和功能，但是可能也会像我之前一样，对 CDN 的原理不是十分了解。所以本文旨在对 CDN 的工作原理和核心组件进行简要的描述。

1. 访问源站的过程

为了更加清楚地展示 CDN 的原理，我们首先回顾一下不使用缓存直接到源站请求数据的过程：

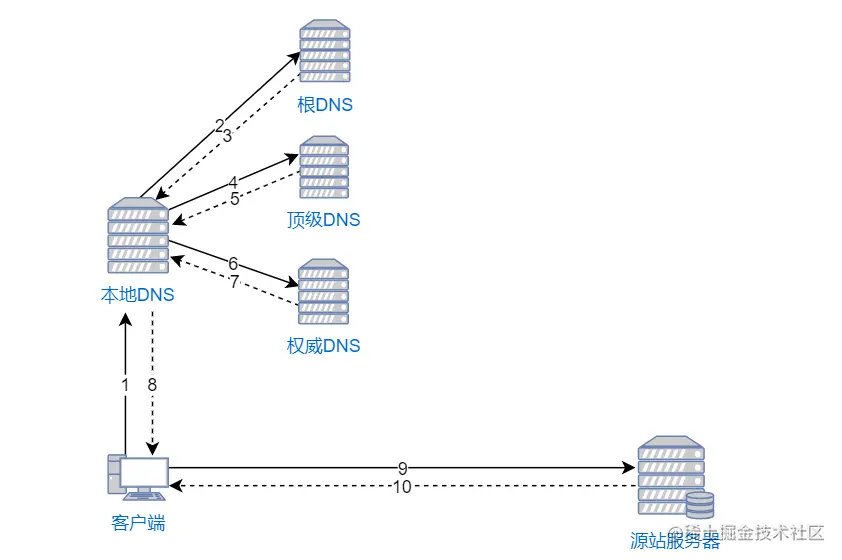

如上图所示，如果要访问的网站名为："join.qq.com"，客户端首先会在本机的 hosts 文件和 hosts 缓存中查找该域名对应的 IP 地址；如果本机中没有此信息，则会到我们的本地DNS进行询问该域名对应的 IP 地址；如果本地 DNS 中仍然没有该域名的 IP 信息时，则会由本地 DNS 依次向根DNS、顶级域DNS、权威DNS进行询问，最终本地DNS将 IP 地址发送给客户端。客户端通过 IP 地址向远程的源站服务器发出 HTTP 请求并获取相应的数据内容。

以上是通过 DNS 的迭代解析模式获取域名对应的 IP 地址并发送 HTTP 请求的过程。源站的提供商通过配置权威 DNS 将源站的域名与提供服务的服务器主机进行绑定，使客户端通过 DNS 服务可以顺利地获取源站域名对应的 IP 地址并通过 IP 地址与源站进行通信。

DNS 的记录类型

为了方便后续的讨论，需要了解 DNS 是如何对查询请求进行应答的。

在 DNS 系统中，最常见的资源记录方式是 Internet 类记录，该记录由包含 4 个字段的数据构成：Name、Value、Type、TTL。其中 Name 和 Value 可以理解为一对键值对，但是其具体含义取决于 Type 的类型，TTL 记录了该条记录应当从缓存中删除的时间。在资源记录的类型中中，最为常见且重要的类型 Type 主要有：

A 记录（Address）
A 记录用于描述目标域名到 IP 地址的映射关系，将目标域名与 A 记录的 Name 字段进行匹配，将成功匹配的记录的 Value 字段的内容（IP 地址）输出到 DNS 回应报文中。
NS 记录（Name Server）
NS 记录用于描述目标域名到负责解析该域名的 DNS 的映射关系，根据目标域名对 NS 记录的 Name 字段进行匹配，将成功匹配的记录的 Value 字段（负责解析目标域名的 DNS 的 IP 地址）输出到 DNS 回应报文中。
CNAME 记录
CNAME 记录用于描述目的域名和别名的对应关系，如果说 A 记录可以将目标域名转换为对应主机的 IP 地址，那么 CNAME 记录则可以将一个域名（别名）转换为另一个域名，如果多条 CNAME 记录指向同一个域名，则可以将多个不同的域名的请求指向同一台服务器主机。并且，CNAME 记录通常还对应了一条 A 记录，用于提供被转换的域名的 IP 地址。

2. 通过 CDN 获取缓存内容的过程

在上一章节中主要介绍了通过 DNS 服务直接访问源站的请求响应过程。与其不同的是，CDN 将我们对源站的请求导向了距离用户较近的缓存节点，而非源站。

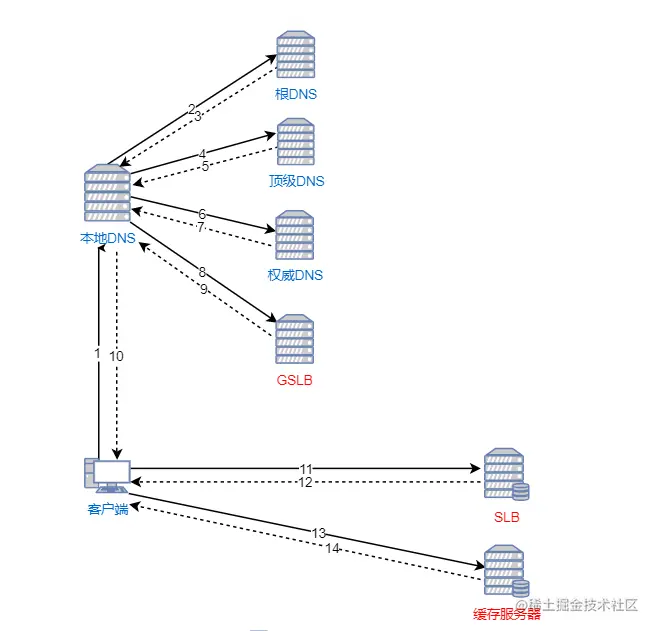

如图所示是通过 CDN 进行请求响应的过程图。通过图中可以看出，在 DNS 解析域名时新增了一个全局负载均衡系统（GSLB），GSLB 的主要功能是根据用户的本地 DNS 的 IP 地址判断用户的位置，筛选出距离用户较近的本地负载均衡系统（SLB），并将该 SLB 的 IP 地址作为结果返回给本地 DNS。SLB 主要负责判断缓存服务器集群中是否包含用户请求的资源数据，如果缓存服务器中存在请求的资源，则根据缓存服务器集群中节点的健康程度、负载量、连接数等因素筛选出最优的缓存节点，并将 HTTP 请求重定向到最优的缓存节点上。

为了更清晰地说明 CDN 的工作原理，下面以客户端发起对 "join.qq.com/video.php" 的 HTTP 请求为例进行说明：

用户发起对 "join.qq.com/video.php" 的 HTTP 请求，首先需要通过本地 DNS 通过 "迭代解析" 的方式获取域名 "join.qq.com" 的 IP 地址；
如果本地 DNS 的缓存中没有该域名的记录，则向根DNS发送 DNS 查询报文；
根DNS发现域名的前缀为 "com"，则给出负责解析com的顶级DNS的 IP 地址；
本地 DNS 向顶级DNS发送 DNS 查询报文；
顶级DNS发现域名的前缀为 "qq.com"，在本地记录中查找负责该前缀的权威DNS的 IP 地址并进行回复；
本地 DNS 向权威DNS发送 DNS 查询报文；
权威 DNS 查找到一条 NAME 字段为 "join.qq.com" 的CNAME记录（由服务提供者配置），该记录的 Value 字段为 "join.qq.cdn.com"；并且还找到另一条 NAME 字段为 "join.qq.cdn.com" 的 A 记录，该记录的 Value 字段为 GSLB 的 IP 地址；
本地 DNS 向 GSLB 发送 DNS 查询报文；
GSLB 根据本地DNS的 IP 地址判断用户的大致位置为深圳，筛选出位于华南地区且综合考量最优的 SLB 的 IP 地址填入 DNS 回应报文，作为 DNS 查询的最终结果；
本地 DNS 回复客户端的 DNS 请求，将上一步的 IP 地址作为最终结果回复给客户端；
客户端根据 IP 地址向 SLB 发送 HTTP 请求："join.qq.com/video.phpopen in new window"；
SLB 综合考虑缓存服务器集群中各个节点的资源限制条件、健康度、负载情况等因素，筛选出最优的缓存节点后回应客户端的 HTTP 请求（状态码为 302，重定向地址为最优缓存节点的 IP 地址）；
客户端接收到 SLB 的 HTTP 回复后，重定向到该缓存节点上；
缓存节点判断请求的资源是否存在、过期，将缓存的资源直接回复给客户端，否则到源站进行数据更新再回复。

其中较为关键的步骤为 6~9，与普通的 DNS 过程不同的是，这里需要服务提供者（源站）配置它在其权威 DNS 中的记录，将直接指向源站的 A 记录修改为一条 CNAME 记录及其对应的 A 记录，CNAME 记录将目标域名转换为 GSLB 的别名，A 记录又将该别名转换为 GSLB 的 IP 地址。通过这一系列的操作，将解析源站的目标域名的权力交给了 GSLB，以致于 GSLB 可以根据地理位置等信息将用户的请求引导至距离其最近的 "缓存节点"，减缓了源站的负载压力和网络拥塞。

以上主要介绍了目前 CDN 中最为常见的工作方式，这种工作方式利用 CNAME 将域名和目标 IP 之间进行解耦，将目标 IP 的解析权下放到 GSLB 中，方便实现更多自定义的功能，是一种更加灵活的方式。
